     ★ CONTROLLER

     ★ 악세사리

     ★ TANK

     ★ VALVE

     ★ SYSTEM



CONTROLLER

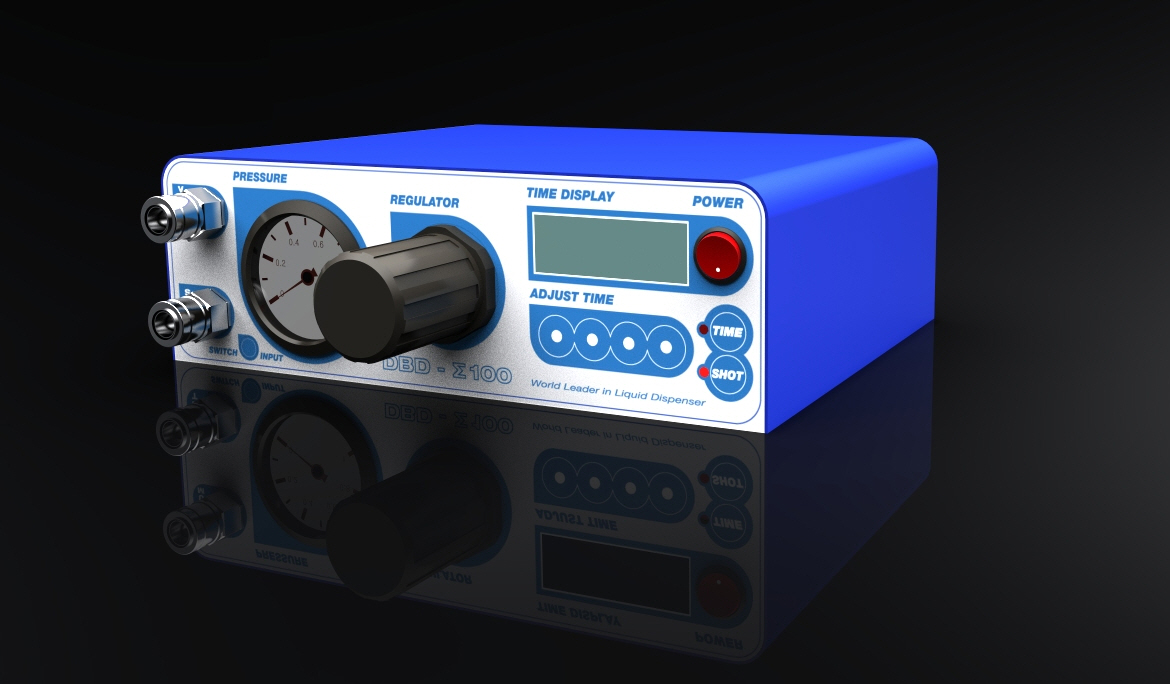

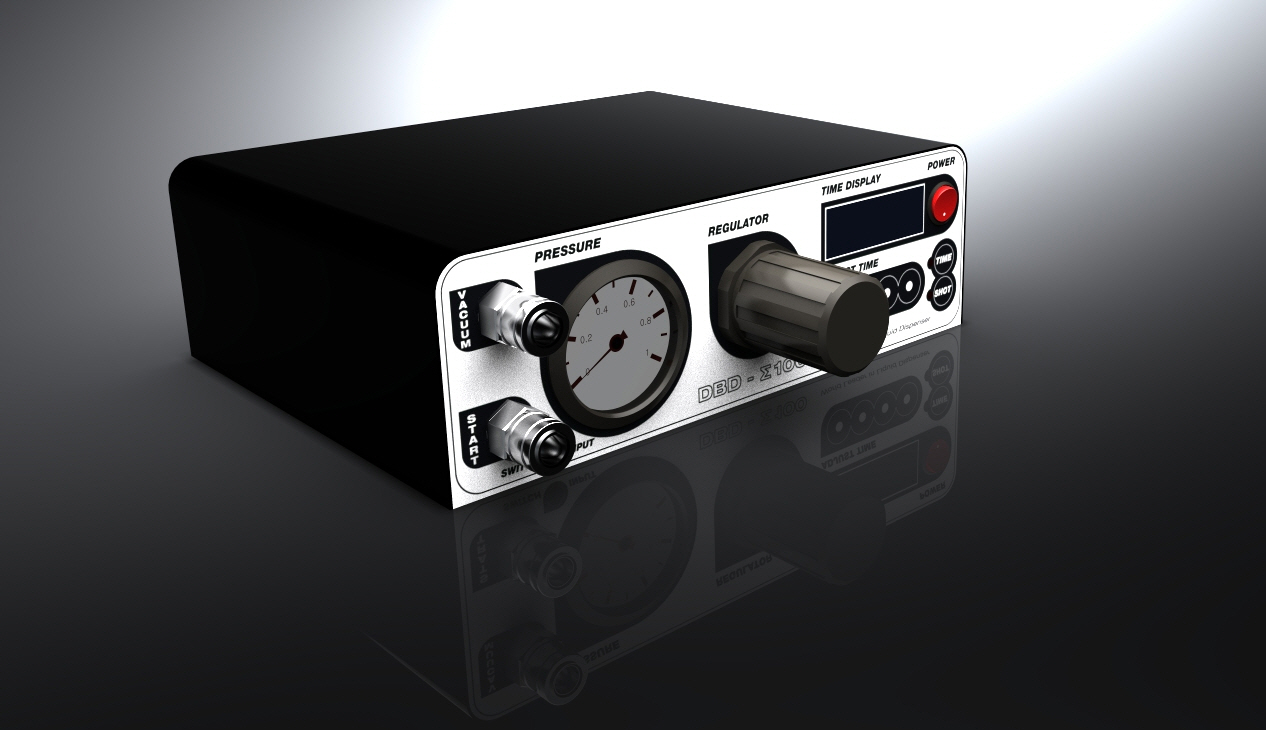

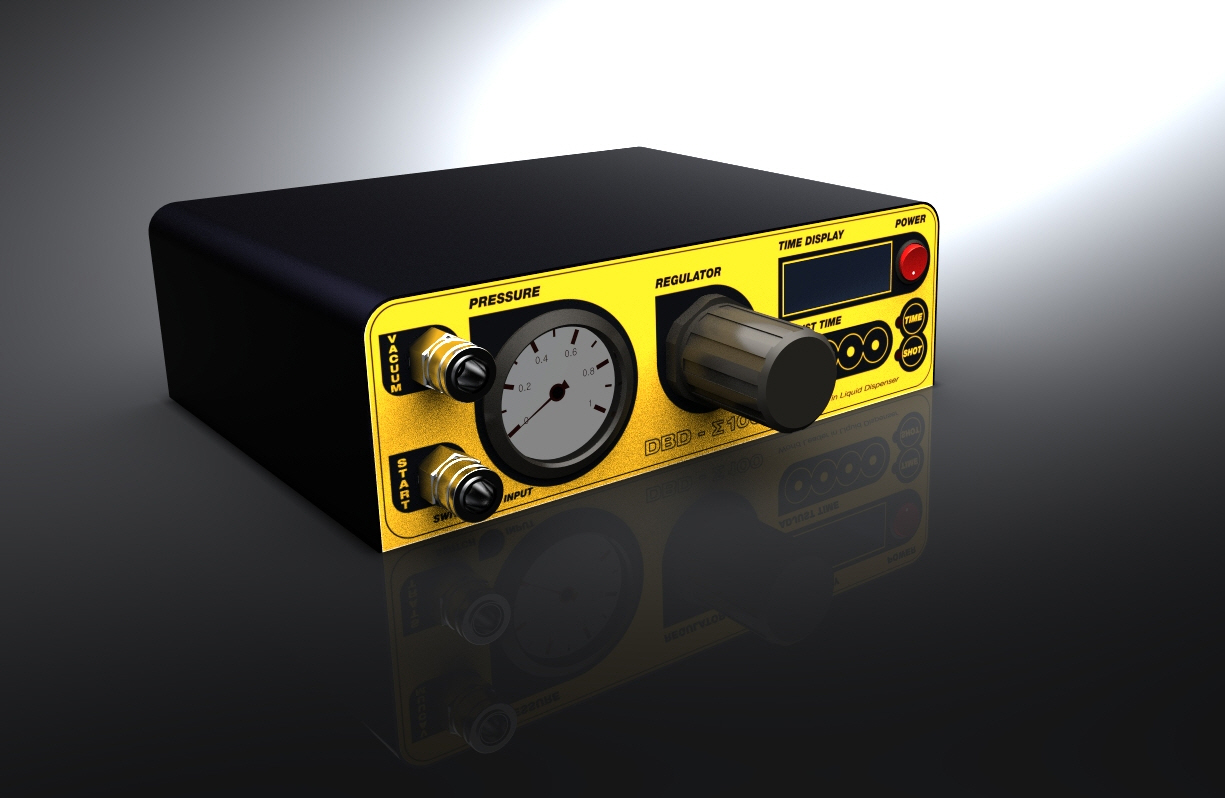

     바렐형 [DBD-∑100 ]











     밸브형 [ DBD-V100 ]









     SPRAY형  [ DBD-S100 ]







악세사리

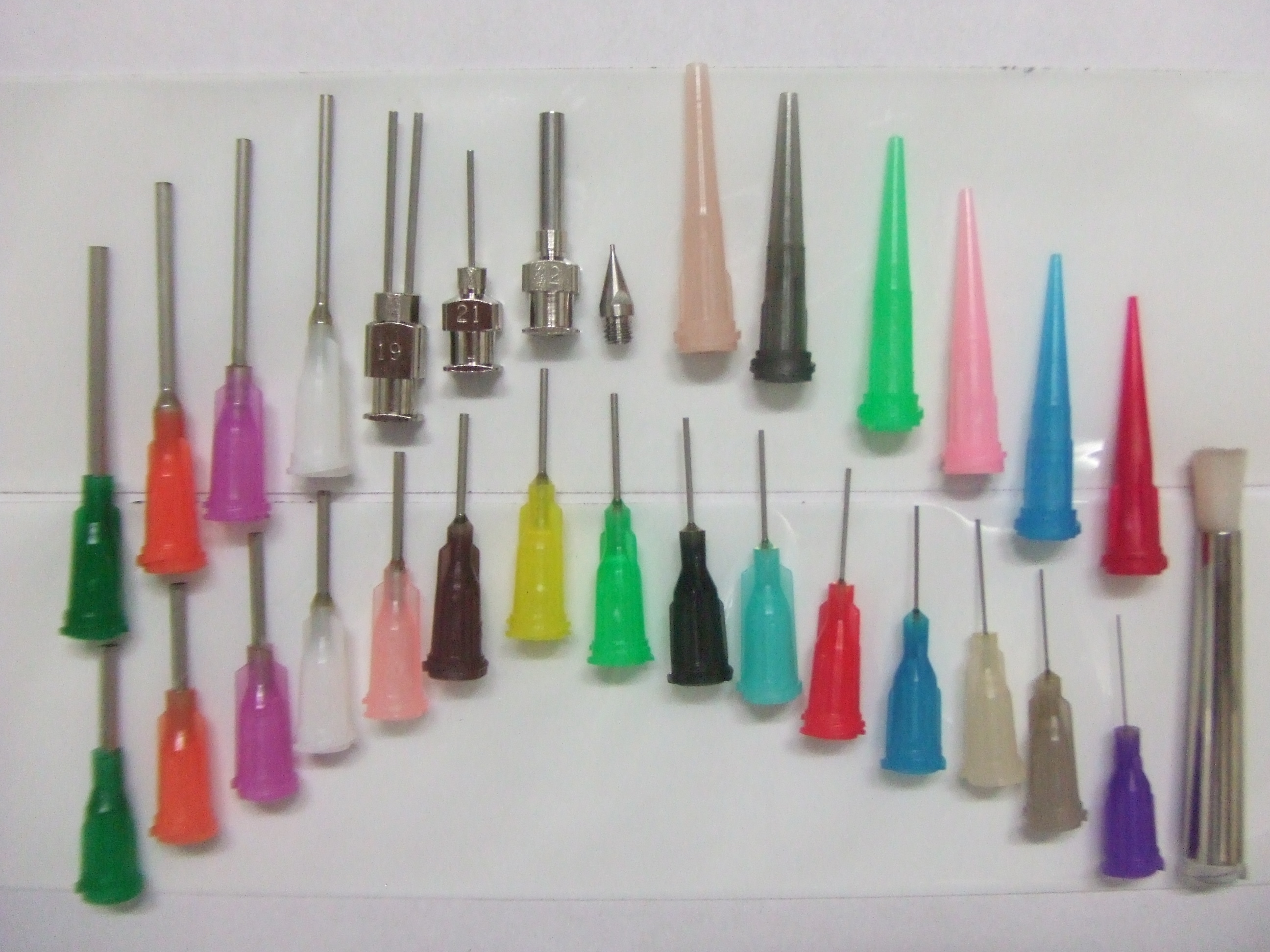

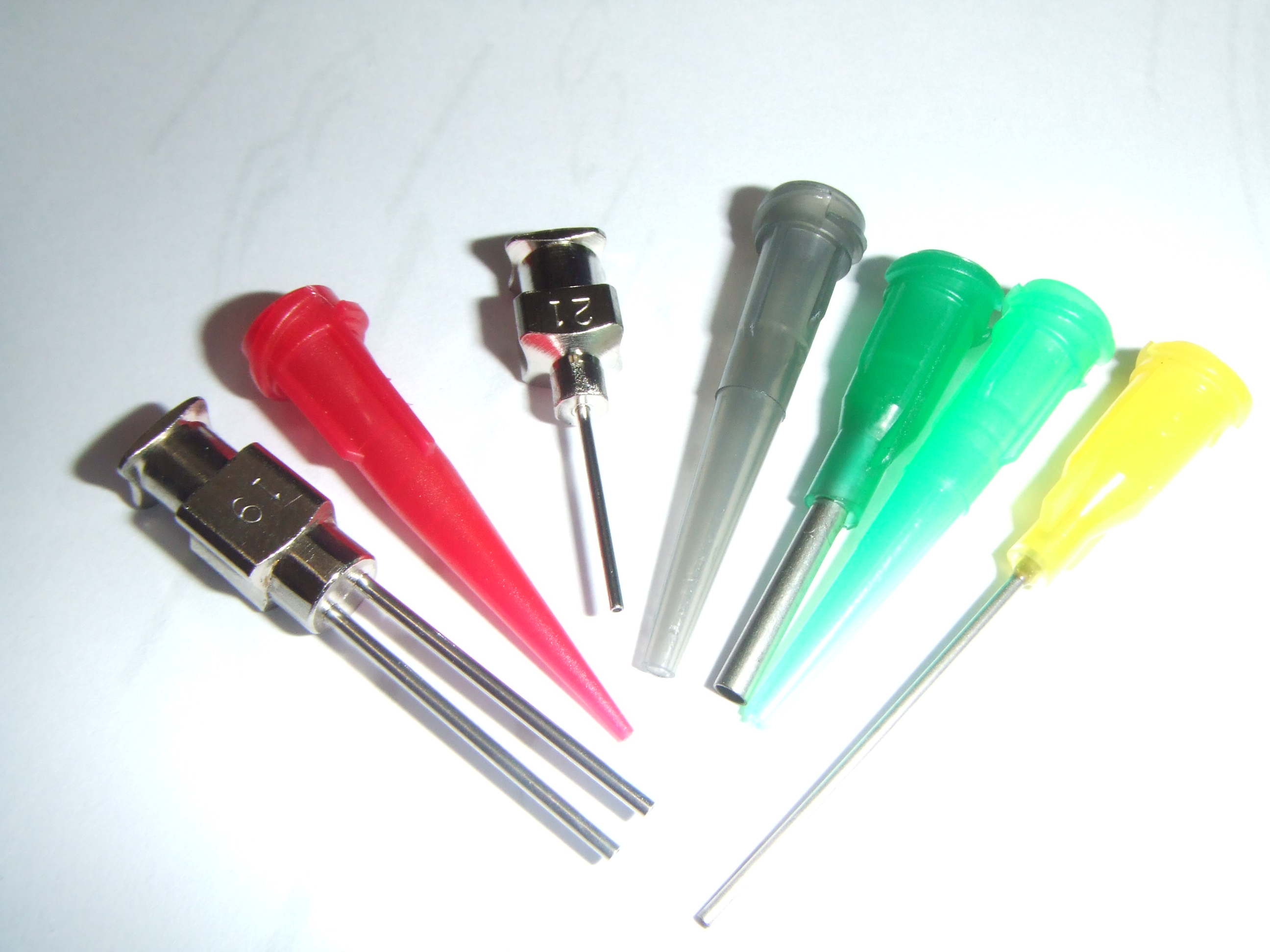

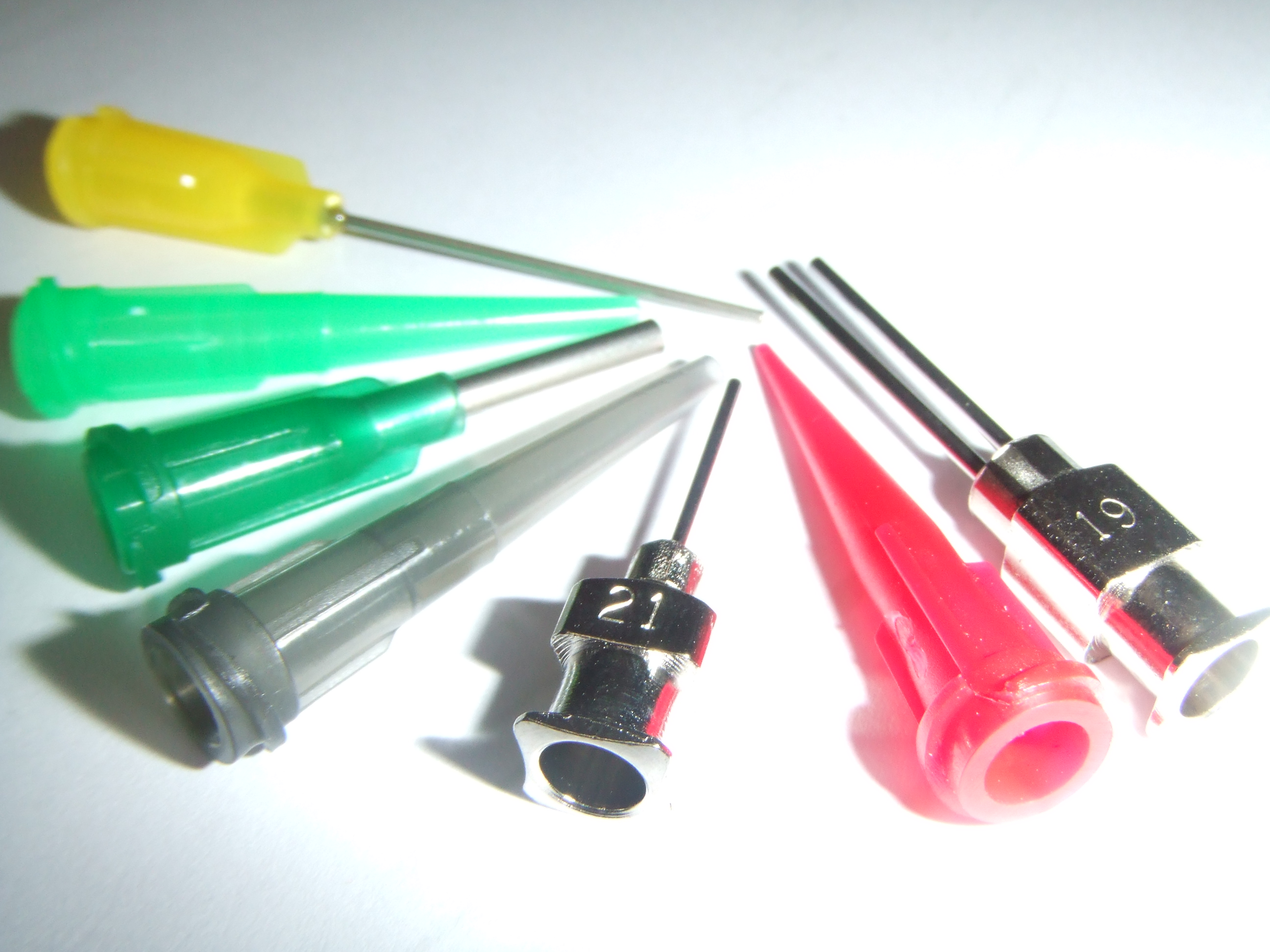

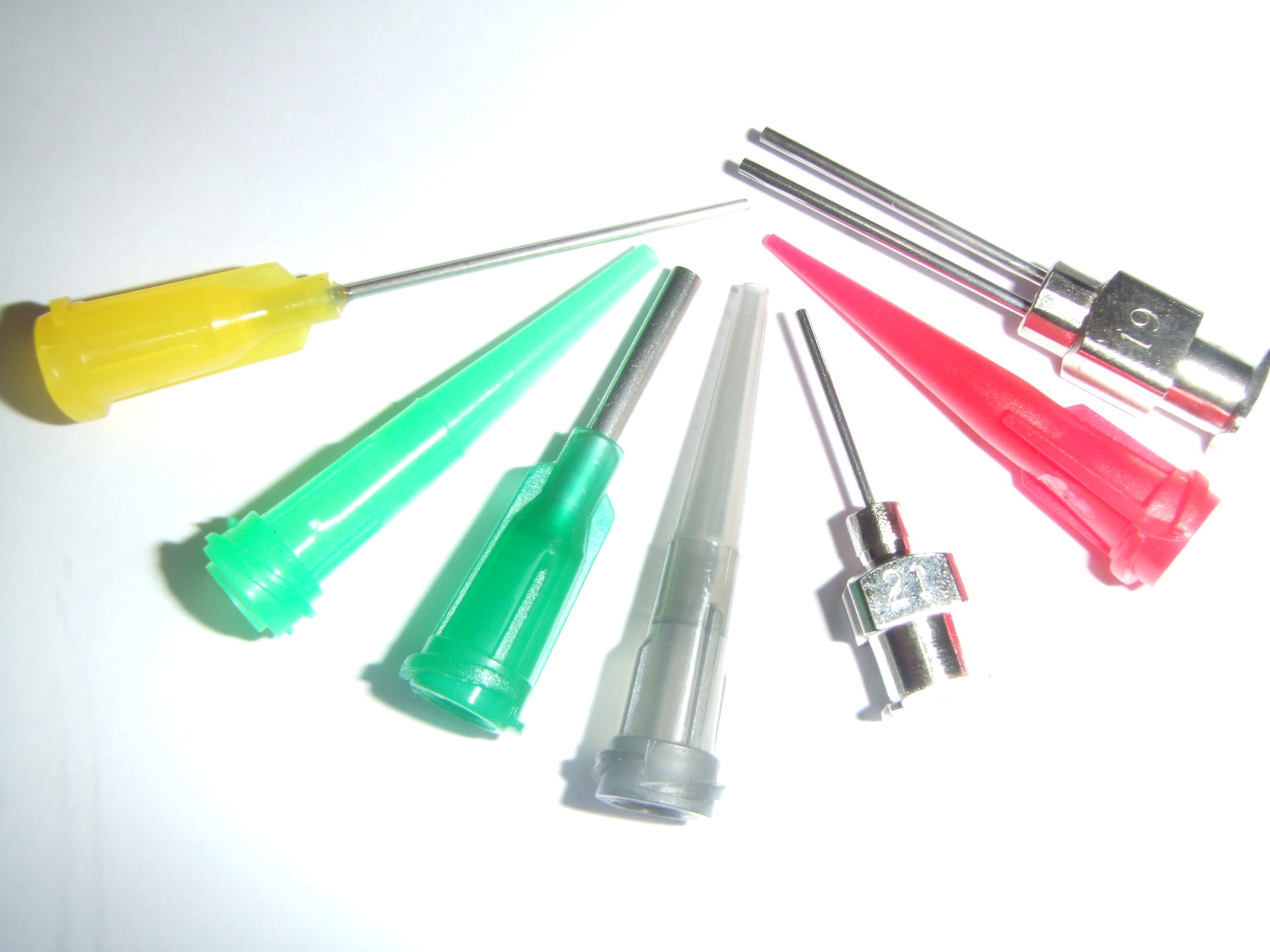

     NEEDLE



PLASTIC NEEDLE



METAL NEEDLE



TAPER NEEDLE



TEFLON NEEDLE



TWIN NEEDLE

ANGLED NEEDLE



BRUSH NEEDLE













     BARREL







TANK







TOP TYPE

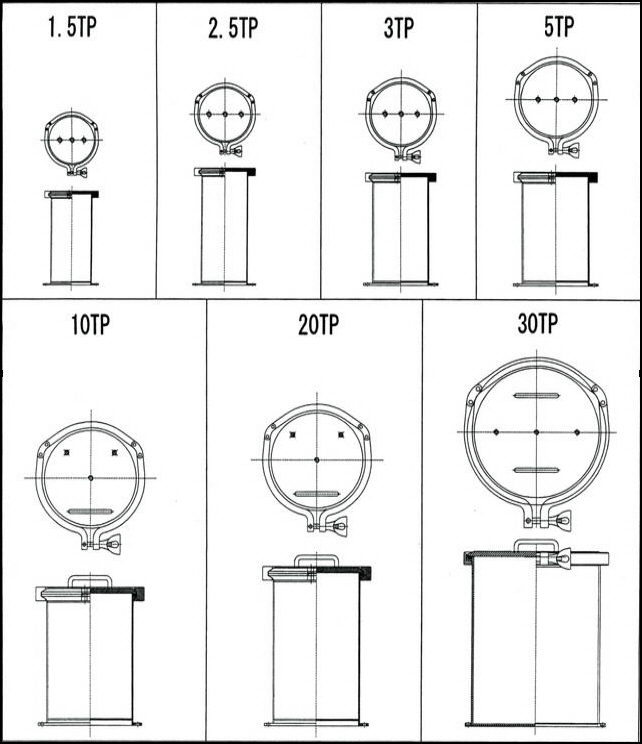

도면 및 사양

S/N

Model

In Diameter

Hight

Capaciity

O-Ring Size

Remark

1

CST1.5TP

¢97.6mm

210mm

1.5L

AN346

31/2"

2

CST2.5TP

¢110.3mm

264mm

2.5L

AN349

4"

3

CST3TP

¢133.8mm

250mm

3L

P145

5"

4

CST5TP

¢159.2mm

250mm

5L

G165

6"

5

CST10TP

¢210.3mm

300mm

10L

G220

8"

6

CST20TP

¢210.3mm

550mm

20L

G220

8"

7

CST30TP

¢309.5mm

400mm

30L

G320

12"

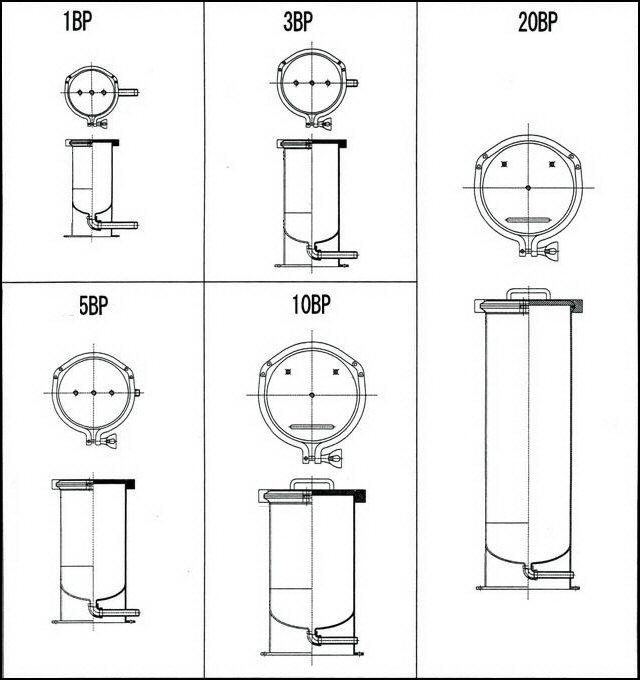

BUTTOM TYPE

도면 및 사양

S/N

Model

In Diameter

Hight

Capaciity

O-Ring Size

Remark

1

CST1BP

¢97.6mm

150mm

1L

AN346

31/2"

2

CST3BP

¢133.8mm

270mm

3L

P145

5"

3

CST5BP

¢159.2mm

360mm

5L

G165

6"

4

CST10BP

¢210.3mm

400mm

10L

G220

8"

5

CST20BP

¢210.3mm

600mm

20L

G220

8"

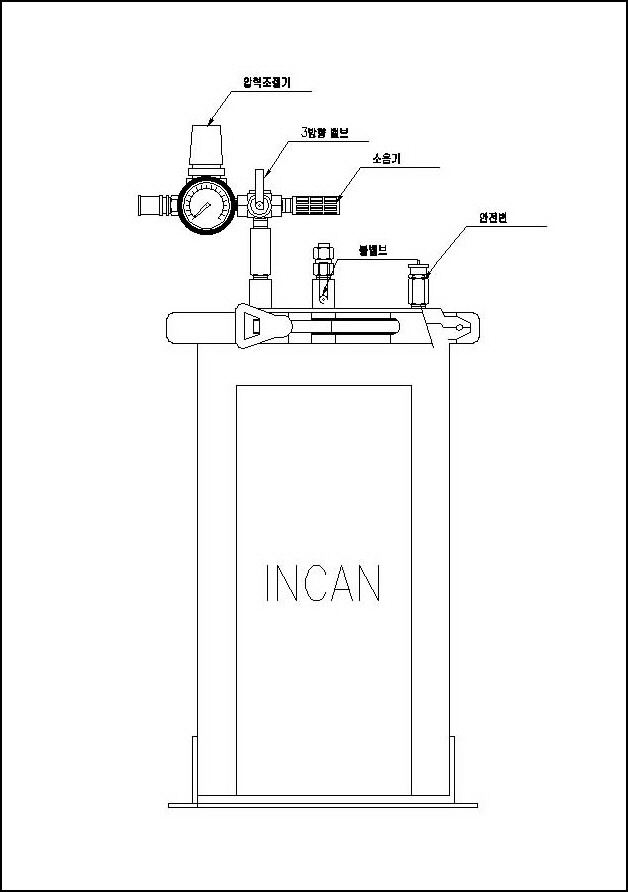

   압송 탱크 사용법
   압력 가압 방법
   1. 압력조절기의 측면에 주에어를 공급한다
   2. 압력조절기의 압력을 가압하기전 토출부 볼밸브의 방향은 닫힘 상태유지
   3. 압력을 앞으로 조금 잡아 당겨서 시계방향으로 서서히 적정 압력으로 조정한다
        주: 설정압력은 적정값보다 30%정도 낮게 설정한다 (조정범위의 폭넓은 활용)
   오일 공급방법
   1. 압력 조절기의 3방향밸브의 손잡이의 방향을 수직으로 설정하여 소음기부로 공기압을 제거한다
      주: 기존 탱크에 압력이 가하여진 상태로 클램프를 풀면 가압의 풀림으로 폭발과 같은
          현상이 발생한다
   2. 클램프를 풀고 상부커버를 들어내고 오일을 보충한다
   3. 오일공급완료후 상부커버를 덮고 클램프를 고정한다
      주: 클램프의 손잡이를 손으로 최대한 조인다
      주: 상부와 몸체사이의 오링이 제자리를 확인할것 ( 누유현상 발생우려 보완)
   4. 3방향밸브의 손잡이를 수평방향으로 서서히 돌린다
   5. 상부커버 윗부문의 볼밸브의 손잡이를 열림상태로 변환한다

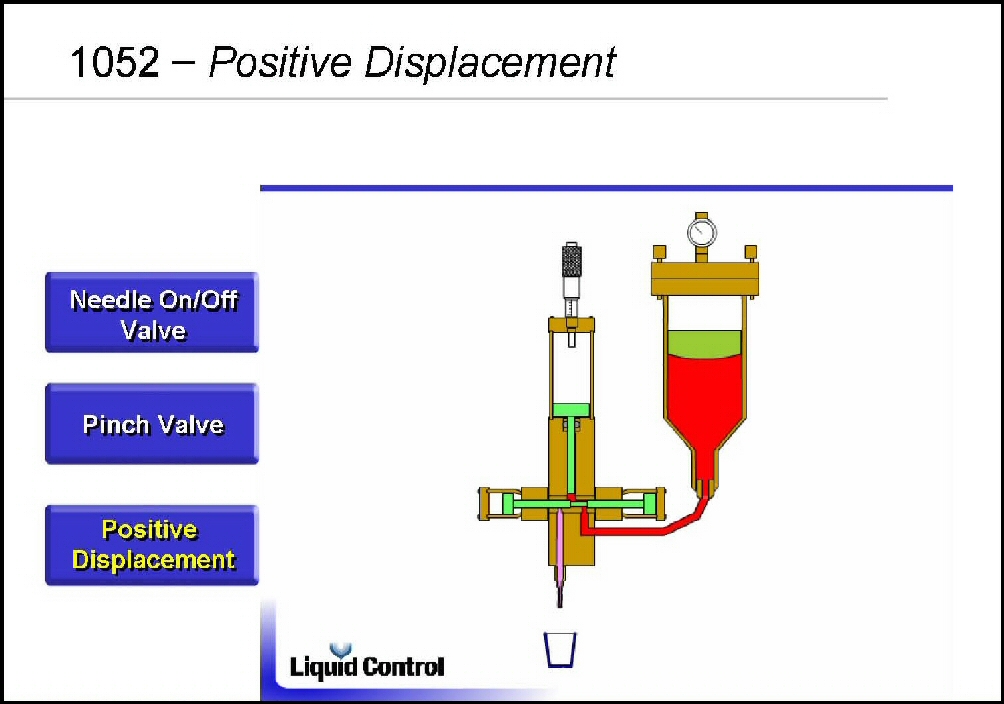

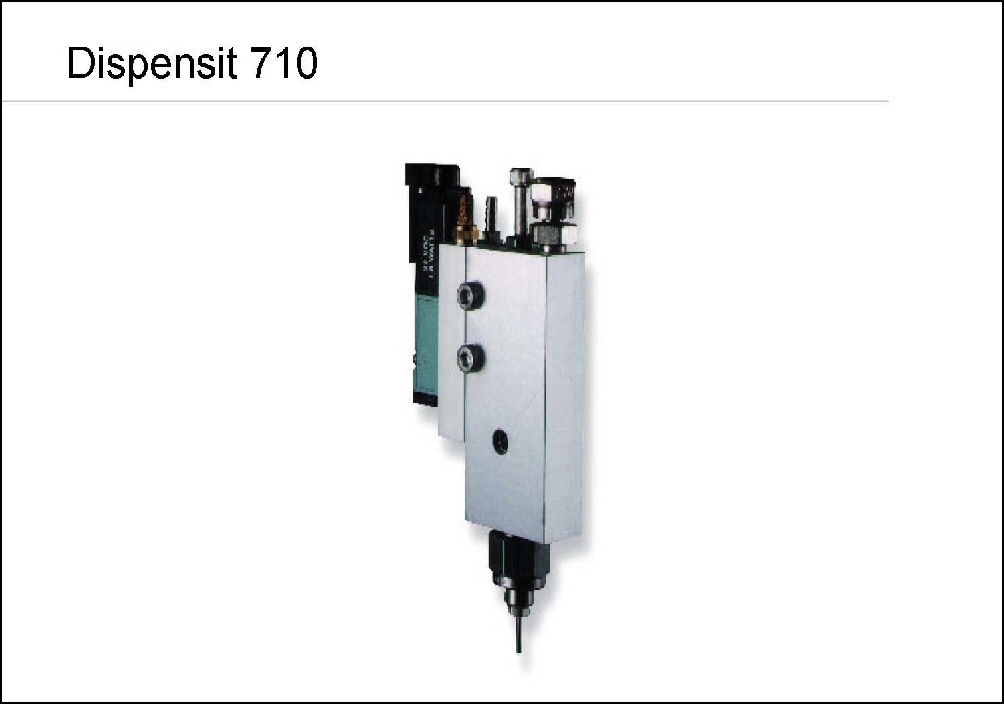

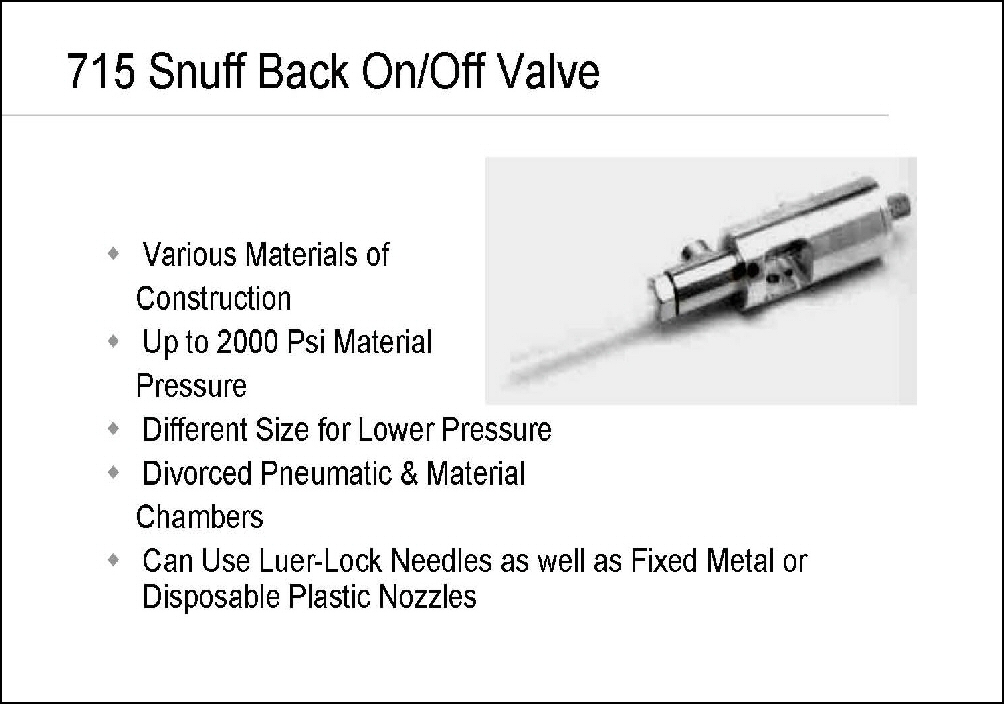

VALVE























SYSTEM





     BARREL CHAOS SYSTEM [BCS]





     CARTRIDGE CHAOS SYSTEM [CCS]





     TANK CHAOS SYSTEM [TCS]





     PUMP CHAOS SYSTEM [PCS]
